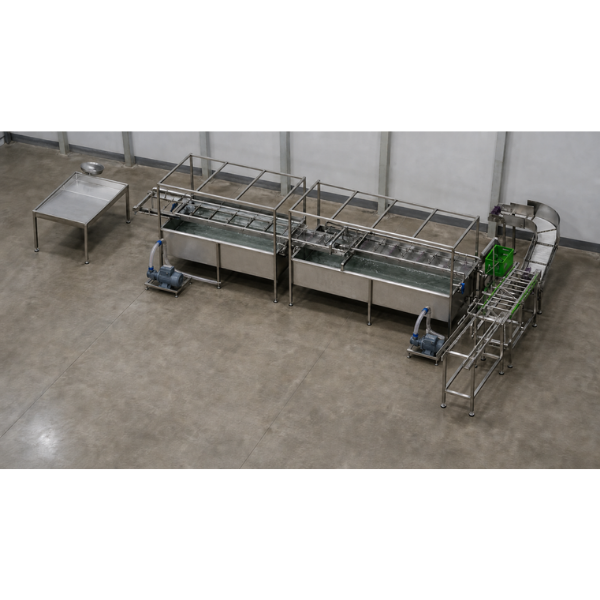

Lavadora Frutas e Hortaliças

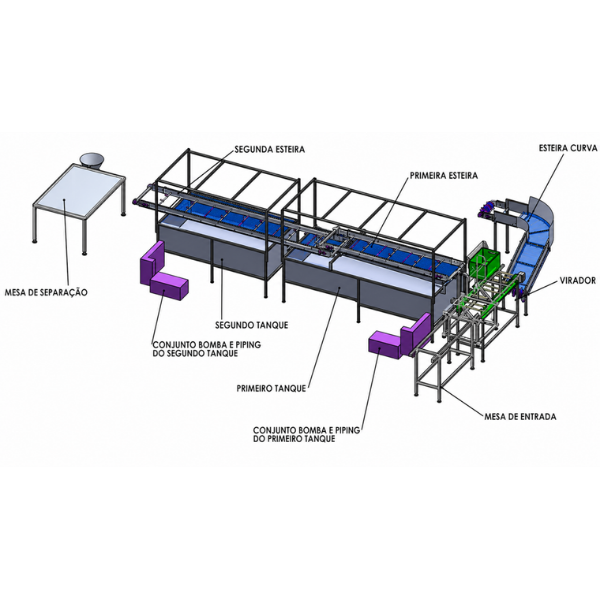

Componentes (constantes no desenho de montagem)

• Mesa de entrada
• Virador
• Esteira curva
• Primeira e segunda esteiras (esteiras transportadoras)
• Primeiro e segundo tanques de lavação
• Conjunto bomba e piping de cada tanque
• Mesa de separação
• “Limite superior sistema de lavação” (primeiro e segundo tanques)
• Bandeja de saída (indicada no desenho)

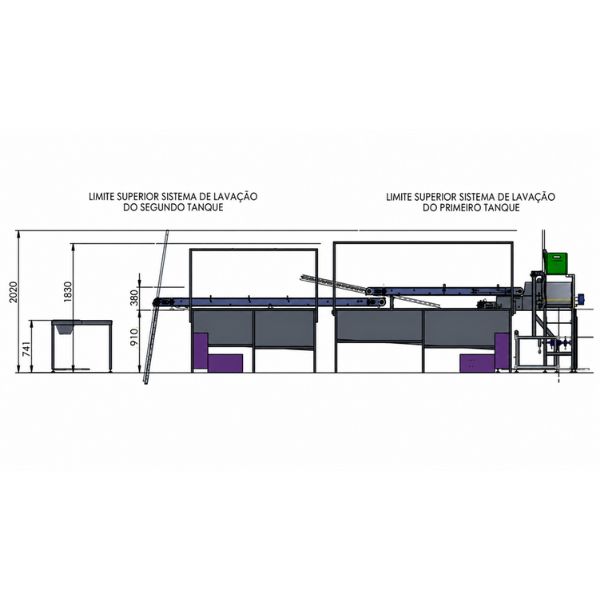

Dimensões principais (cotas do desenho)

Nota: os valores entre parênteses são cotas de referência conforme indicado no desenho; dimensões sem especificação seguem o padrão em milímetros.

Etapas do Processo (conforme texto e desenho)

1.Mesa de entrada e virador — recebimento da carga

2.Esteira curva de elevação — transporte ascendente

3.Primeiro tanque de lavação — com conjunto de bomba e piping

4.Esteiras transportadoras — entre as etapas

5.Segundo tanque de lavação — com conjunto de bomba e piping (recirculação de água)

6.Mesa de separação — finalização do processo
