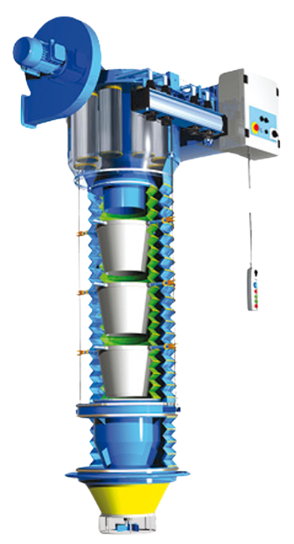

Tromba Carregamento

Função

Primeiro o fole de carregamento é baixado da posição de stand-by até dentro da tubulação no caminhão-tanque. Assim que o cone de saída do fole assenta-se dentro da tubulação do caminhão-tanque, o comutador de cabo solto montado fora da caixa de transmissão para o abaixamento do fole. A chave (de fim de curso) dentro da caixa de transmissão para tanto a extensão quanto à contração do fole. O carregamento do material é iniciado pela abertura da válvula de saída do silo.

Durante o enchimento do tanque a cobertura de polímero sint do cone de saída atua como vedação perfeita. Ao mesmo tempo em que o exaustor do filtro suga continuamente a poeira através do fole externo nos cartuchos de filtro integrados à seção superior da unidade e descarrega o excesso de ar. O comutador de cabo solto ativa a extensão adicional do fole quando o tanque baixar sob aumento do peso do material. Um dispositivo monitor de nível instalado no centro do cone de saída sinaliza o nível máximo de material no tanque e ordena imediato fechamento da válvula de saída do silo. A contração do fole de volta à posição de stand-by inicia-se depois de uma demora de aproximadamente 10 segundos, de maneira a permitir que o filtro evacue a poeira restante. Uma vez que o fole tenha sido completamente retraído, a chave do cabo dentro da caixa de transmissão para a operação. O ciclo de limpeza pós-parada pré-estabelecido providencia um pulso adicional do jato de limpeza dos cartuchos dos filtros por mais 10 minutos.

Especificações técnicas

Os foles de carregamento são usados para eficiente descarga controlada de sólidos empoeirados, secos, a granel em caminhões abertos. As tubulações são providas com cones afilados internos para conter o fluxo de material e um fole duplo externo para promover a remoção de pó. Na extremidade mais baixa do fole de carregamento, um cone recoberto de polímero SINT com propriedades especiais de vedação é providenciado para conexão com o caminhão-tanque.

Benefícios

Filtros internos reduzem emissão de poeira durante operação de carregamento, rampa flexível em neoprene coberta por hypalon tornam o fole à prova de intempéries, altamente resistente à abrasão e temperatura e durável, cone reverso com indicador de nível interno indica quando o tanque está cheio, aumenta o fole carregador gradualmente e melhora a distribuição de material dentro do tanque, dois cabos externos aumentam e diminuem o fluxo de material sem desgaste do cabo de carregamento do fole devido à fricção do material e obstrução do fluxo de material

Opções

• Versão ATEX disponível
• Diversas calhas e materiais de fabricação disponíveis de acordo com o material processado
• Painel de controle com controle remoto
• Disponível com diferentes tipos de indicadores de nível
• Vibrador externo
• Dispositivo antivazamento

Funcionalidades

• Diâmetro de entrada: 300 mm
• Capacidade máxima: 250 m³/h
• Temperatura operacional: -40 a 150°C
• Superfície de filtro: 10 m² (108 pés quadrados)
